一、辊压机结构：

辊子、轴承和轴承座、机架、传动系统、液压系统、扭力平衡系统、润滑系统、冷却系统、电控系统。

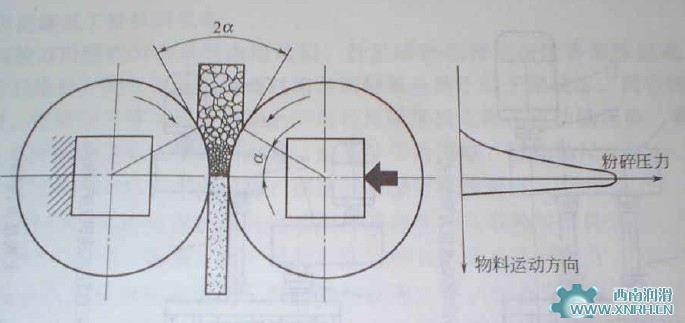

二、辊压机工作原理示意：

三、辊压机关键润滑部位：

1）动定辊轴承；2）传动系行星减速机；3）液压系统。

四、辊压机的轴承润滑：

1、滚动轴承润滑的特点：

1）滚动体与环之间的接触区域为面接触；

2）同时存在滚动摩擦与滑动摩擦；

3）接触曲面常伴随着弹性变型；

4）依靠油对受压面产生的油契力生成油膜而润滑；

5）油膜不均匀，连续变化，处于混合润滑状态；

2、滚动轴承对润滑剂的要求

1）所生成的油膜要足够支承负荷强度，需具备合适的：a、粘度（润滑脂为基础油粘度）；b、油性；c、极压抗磨剂；

2）为保证减磨、冷却及保护机件的功能，还需具有一定的：a、流动性；b、抗腐防锈；c、抗氧化；d、抗乳化等特性；

3、选用脂润滑与用油润滑的差别

1）脂润滑的优点：

a、不需时常添加,对不易换油、供油的设备有利；

b、简化润滑系统设计（脂有一定结构性，不易流失，不易飞溅）；

c、密封保护性好，防止锈蚀和灰尘；

d、适应高温、低速、冲击负荷等苛刻工作条件；

e、多数脂的工作温度范围比油宽；

2）油润滑的优点：a、粘滞阻力低，启动力矩小；b、流动性好，能带走工作部位的热量和杂质；c、换油较方便；
